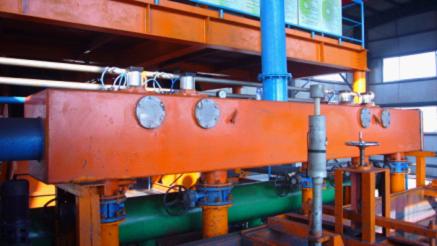

    SKT型跳汰机

    发布日期：2017-03-06 20:03:35
            洗煤设备跳汰机有单段跳汰排矸机（可替代动筛排矸机）、双段、三段多种结构形式，可分选块煤、末煤和不分级原煤，适应于各种规模选煤厂选用。采用多室共用风阀、立式锥形变径滑动风阀、净化加油装置、无溢流堰仓式排轮排料、自动控制系统等多项新技术。



    洗煤设备


           1、多室共用风阀

           采用多室共用风阀专业技术，进一步提高了数控风阀的整体工作性能，增强了供风的同步性，有效保证跳汰机分层效果；减少了事故点，降低了维护量；降低了高压风的风量，减少了辅助设施投资；节约能源，降低生产成本；操作简单。

           2、立式锥形变径滑动风阀

           普通的立式滑动风阀阀套与阀芯之间有一定的间隙，且间隙是上下一致的,因此滑动风阀处于关闭状 态时仍然存在一定间隙。立式锥形变径滑阀克服了这一缺点，关闭严密，节省风量。

           3、净化加油装置

           集中净化加油装置，降低事故发生率，减少维护量；实现了自动放水排污，降低了维护成本。

          4、全新的机体结构

         采用新式U型振荡的筛下空气室，洗水脉动更加平稳均匀，能耗小；筛下顶水沿机体全宽均匀给入，有利于床层脉动平稳，提高分层精度；减少机体容水量和各风室之间串风、串水现象，洗水脉动特性更为合理，有利的保证了跳汰机洗选效果。

          5、排料装置

         采用无溢流堰仓式排轮排料，并增设了活动护板，具备防卡矸功效；排料量连续、稳定、准确、产品质量易于保障；溢流堰可视煤质变化进行调节，利于稳定床层厚度、松散度和分选状态。

         6、浮标装置

        浮标可选用直线式传感器和四连杆角位移动传感器，浮标运动灵活，传感器测量精度高，可准确检测床层厚度，为自动排料控制系统提供可靠的参数。

         7、控制系统

        采用PLC和触摸屏组成的智能控制系统，可方便的调节和显示跳汰机的各种工作参数，使得跳汰机操作方便简单，可以根据要求生成多频、复振等适合煤炭分选的复合跳汰波形，适于多种可选性煤炭的洗选加工。

    主要技术参数(表1)

    规格型号 SKT-5 SKT-6 SKT-8 SKT-10
    入选物料 原煤 原煤 原煤 烟煤、无烟煤
            入料粒度 mm 0～50 0～50 0～100 0～100
            处理能力 t/h 50～100 60～120 80～160 100～200
            跳汰次数 min-1 30～90 30～90 30～90 30～90
            跳汰振幅 mm 40～130 40～130 40～130 40～150
    筛面倾角  矸石段( ) 3 3 3 3
    中煤段( ) 1 1 1 1
    筛孔直径    矸石段 mm 8×15 8×15 8×15 8×15
       中煤段 mm 6×15 6×15 6×15 6×15
    数控气动风阀    工作方式 数控气动 数控气动 数控气动 数控气动
    气缸工作风压MPa 0.4～0.6 0.4～0.6 0.4～0.6 0.4～0.6
    机器净重t ～18 ～21 ～24 ～26
    带料总重t ～50 ～60 ～85 ～100
    外形尺寸
    （长×宽×高）mm    		 6572×
    2787×
    6180    		 6649×
    2787×
    6180    		 6830×
    3657×
    5993    		 6830×
    3657×
    5993
    配用鼓风机
    （低压）    		    风量m³/min 30～35 35～48 48～56 55～70
       风压MPa 0.039 0.039 0.039 0.039
    配用压风机
    （高压）    		    风量m³/min 1.6 1.6 2.4 3
       风压MPa 0.7 0.7 0.7 0.7


              规格型号 SKT-12 SKT-14 SKT-24
    入选物料 烟煤、无烟煤 原煤 原煤
            入料粒度 mm 0～100 0～100 0～80
            处理能力 t/h 120～200 140～210 240～360
            跳汰次数 min-1 20～80 20～80 40～80
            跳汰振幅 mm 40～150 40～130 40～130
    筛面倾角   矸石段( ) 3 3 3
      中煤段( ) 1 1 1
    筛孔直径   矸石段 mm 8×15 8×15 8×15
      中煤段 mm 6×15 6×15 6×15
    数控气动风阀   工作方式 数控气动 数控气动 数控气动
    气缸工作风压MPa 0.4～0.6 0.4～0.6 0.4～0.6
    机器净重t ～33 ～40 ～78
    带料总重t ～100 ～125 ～200
    外形尺寸
    （长×宽×高）mm    		 6830×4037×6400 6845×4454×6177 7600×5549×7572
    配用鼓风机
    （低压）    		    风量m³/min 65～84 85～105 140～190
       风压MPa 0.039 0.039 0.039
    配用压风机
    （高压）    		    风量m³/min 3 6 6
       风压MPa 0.7 0.7 0.7
